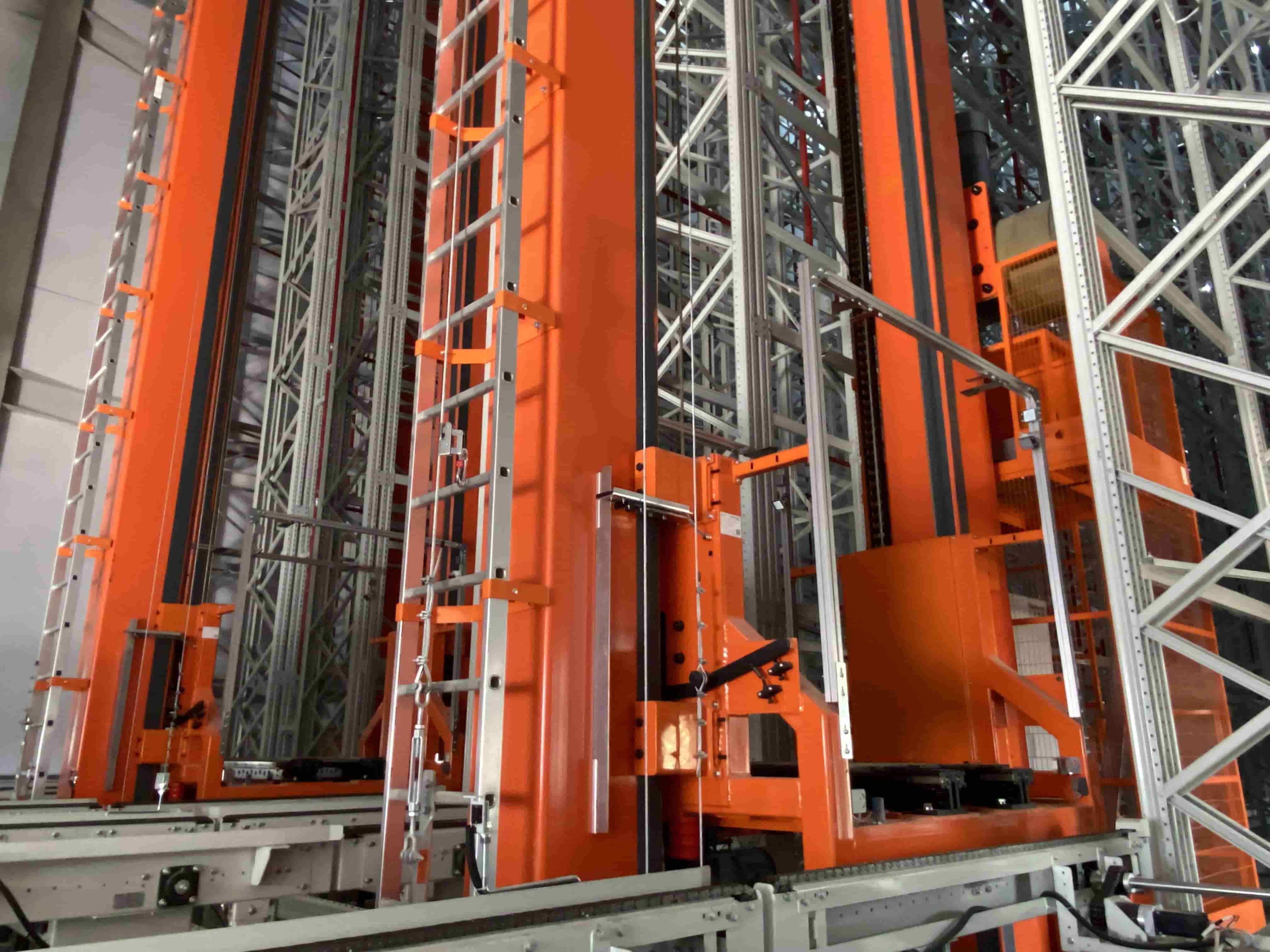

堆垛机自动化立体库主要组成:堆垛机立体库货架、工位器具、巷道堆垛机、输送机系统、AGV系统和控制系统,管理系统。本文主要讲解堆垛机立体库货架部分。
堆垛机立体库货架主要有:立柱片(H10370xW1300/U120x95 厚2.5mm)、调节底脚(12mm底板/M24双螺栓)、横梁(L1870/BB50x120x1.5mm)、顶梁(L1870/BB50x120x1.5mm)、链接杆(L250/F40x40x1.5mm)、背拉底座(L190/F40x40x1.5mm)、斜拉(L2800/φ32x1.5mm)、地斜拉(L690/φ32x1.5mm)、吊梁(L4550/50*100*2.5 )、顶斜拉(L2100/φ32x1.5mm)、货位斜拉(L2100/φ32x1.5mm)、端部支架(10#槽钢)、天轨(L93260/角钢100*100*10mm)、天轨防撞座(天轨防撞底座加聚氨酯缓冲器)、地轨(38kg地轨L93260)其中各组件的规格尺寸随仓库高度和层载而变动。
堆垛机立体库货架标准
一、立体库货架的标准设计要求
1. 货架结构设计要满足物理力学和建筑要求,保证货架的结构安全可靠。
2. 货架顶部设计的屋面结构要防水,避免雨雪渗入对货物造成损害。
3. 货架表面防腐、防锈、防擦伤,保证货架表面光滑,避免货物损坏和污染。
4. 货架的材料要符合国家标准,以保证质量和安全标准。
二、立体库货架的技术参数
1. 货架存储能力:货架的承重能力是货架技术参数的重要指标,一般以载重大小为单位来衡量。
2. 货架高度:货架高度是以米为单位来衡量,一般是在3-30米之间,具体高度要根据仓库的实际情况来设计。
3. 货架长度和宽度:货架的长度和宽度也是技术参数的重要指标,一般根据所存储物品的尺寸大小来设计。
三、立体库货架标准化管理要求
1. 货架的布置要合理、统一,保证仓库内部的通行畅通。
2. 货架的编号应做到明显、统一,方便管理。
3. 库房内应设立货架使用手册,记录货物的存储、取出和移库等操作,方便管理。
4. 库房内的货架损坏或故障及时进行维修和更换。
5. 库房管理者必须对货架使用工作进行定期检查和维护。
